Rückfahrkamera
Schaltung zur Steuerung einer Rückfahrkamera

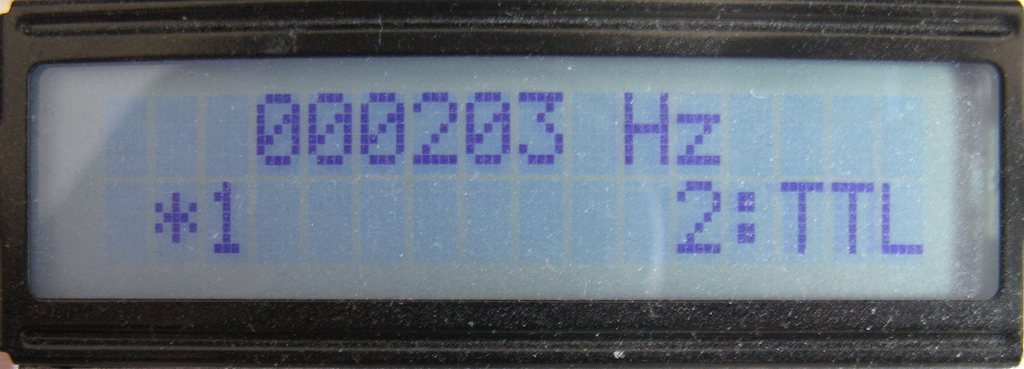

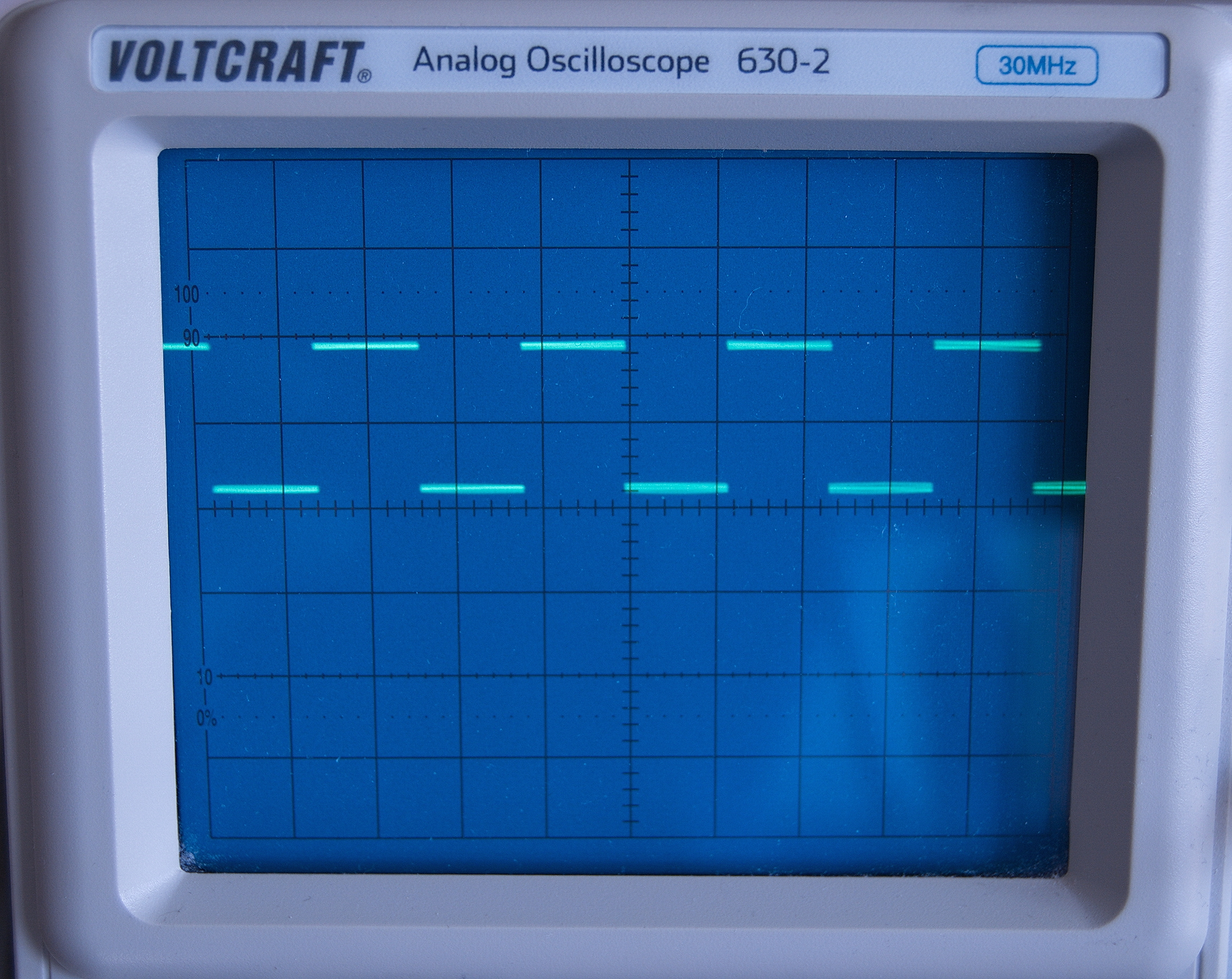

Eine Rückfahrkamera ist eine feine Sache. Man sieht im Monitor, der sich am Amaturenbrett befindet, was sich hinter dem Autu tut. Das erleichtert das Einparken gewaltig und vermeidet Kollisionen. Es ist jedoch nicht zulässig den Monitor in Betrieb zu haben wenn man vorwärts fährt, weil das Geschehen auf dem Monitor den Fahrer ablenken könnte. Es gibt komplette Sets, die alles enthalten was zur Funktion nötig ist. Aber die sind nicht ganz billig. Es gibt aber auch billige Sets, die nur die Kamera und den Monitor enthalten. Für den Rest hat der Kunde selbst zu sorgen. Früher wäre das ganz einfach gewesen. Man nimmt die Leitung die zu dem Rückfahrscheinwerfer führt und betreibt damit auch die Rüchfahrkamera und den Monitor. Heute geht das leider nicht ganz so einfach. Die Spannung für den Rückfahrscheinwerfer ist getaktet. In unserem Fall mit ca. 200 Hz. Damit kann weder die Kamera noch der Monitor etwas anfangen.
 |
 |

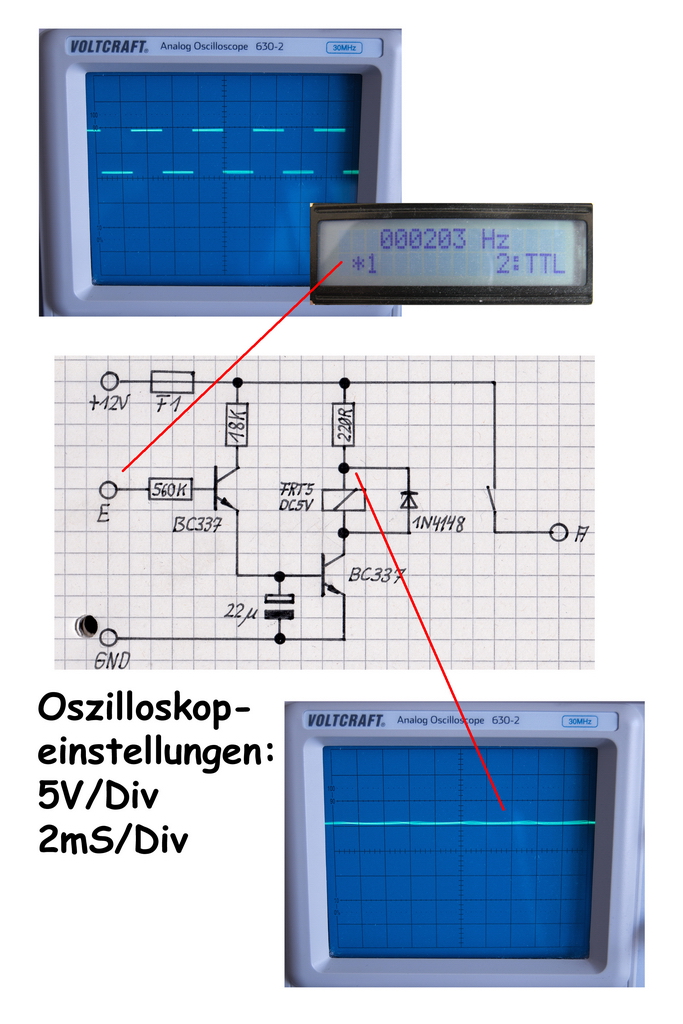

Die Lösung ist eine Schaltung die das Signal glättet. Das Relais ist ein 5V- Typ. Daher der 220 Ohm Widerstand. Ich habe für das Relais einen 5 V Typ verwendet, weil ich den gerade da hatte. Wenn Sie einen 12V Typ verwenden, können Sie statt des 220 Ohm Widerstands eine Drahtbrücke einsetzen. Der 22 µF Konsensator glättet das 200 Hz Signal.

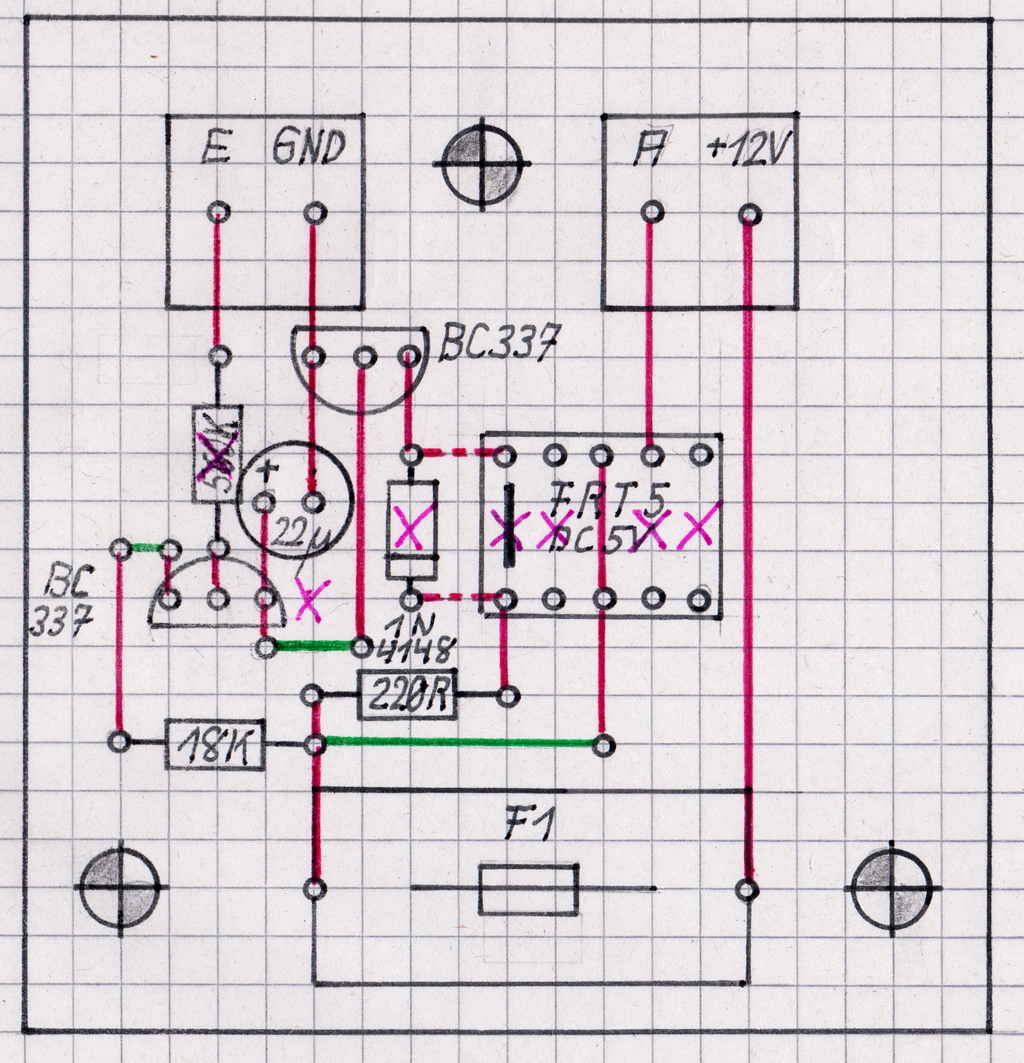

Ich habe zu der Schaltung eine Lochstreifenrasterplatine entworfen. Ein Kästchen in der Zeichnung entspricht 2,54 mm. Die roten Linien entsprechen den Kupferstreifen auf der Rückseite der Platine. Die grünen Linien stellen die Drahtbrücken auf der Bestückungsseite dar. Die roten X sind Leiterbahnunterbrechungen

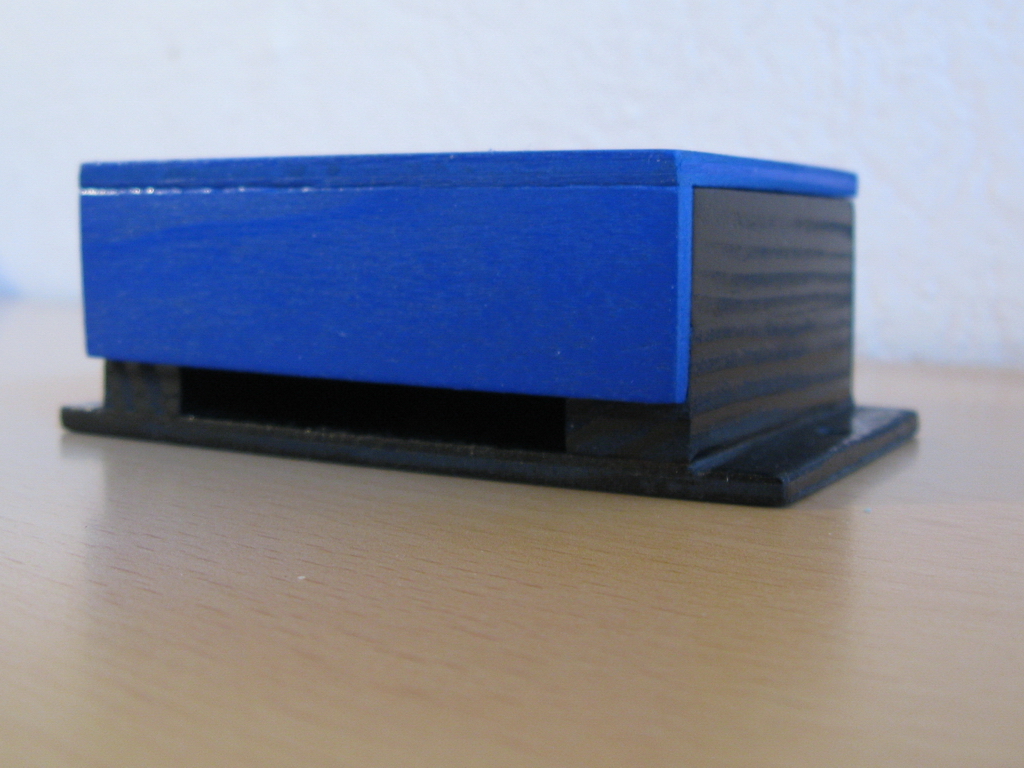

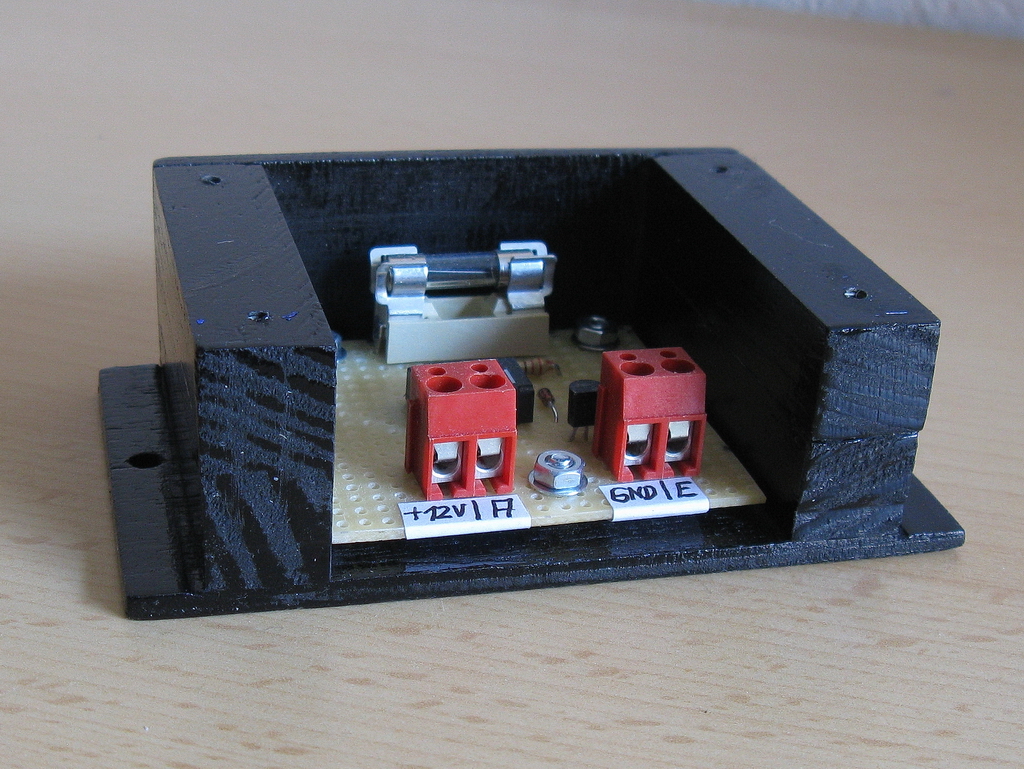

Das Gehäuse ist aus Holz und sieht so aus;
